Методика анализа: TAP

Введение


TAP - Tomographic Atom Probe (Томографическое атомное зондирование) - количественный анализ, который обеспечивает получение трехмерной элементной картины химических неоднородностей в металлических материалах в атомном масштабе. Как и с STM, одиночный атом и соседние атомы могут быть отображены. Но у TAP есть два больших плюса:
- Элементный анализ: каждый одиночный атом может быть химически идентифицирован.
- Измерения в глубину, которые позволяют воссоздать настоящую трехмерную химическую карту атомов.

CAMECA рекламирует, изготавливает, устанавливает и обслуживает TAP оборудование, которое разработано GPM в университете Rouen, Франция. Принцип работы прибора такой: атомы испаряются с поверхности образца и попадают на детектор с пространственной чувствительностью. Атомы химически идентифицируются с помощью время-пролетного масс-спектрометра. Исследование вглубь даёт картину трёхмерного распределения атомов в материале в атомном масштабе.

Образцу придают форму иглы (радиус 10-50 нм) и пропускают через него ток сверхвысокого напряжения (UHV) при температуре 15°К во время всего анализа, чтобы обеспечить достоверную информацию о структуре.

Примеры применений


(B. Deconihout and P. Pareige, UMR-CNRS 6634, университет Rouen) Суперсплав на основе никеля (46kB) , Железо-медный сплав (36kB).

Принцип работы

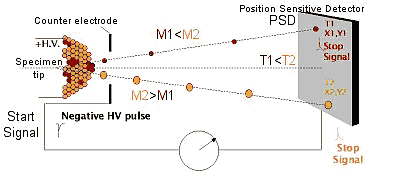

По охлажденной игле образца пропускается постоянный ток высокого напряжения (5-20 кВ). Далее на иглу подают очень быстрые импульсы высокого напряжения (амплитудой от 1 до 5 кВ, время сигнала около 1 нс, частота около 2 кГц) и атомы отрываются и ионизируются.

Эти импульсы используются как сигнал "старт". После каждого импульса испарения ионы из определенного участка иглы летят в вакууме и попадают на детектор с пространственной чувствительностью, размещённый в 500 мм от образца.


Детектор даёт точные измерения точек ударения ионов и их массы (= время полёта). Очень высокая чувствительность детектора (около 107) позволяет очень точно (до 0.2 нм) определить координаты ударения ионов, с помощью которых рассчитывается изначальное положение атомов на поверхности иглы. По времени полёта определяется химическая природа этих ионов. В заключение строится трехмерная картина химического состава материала в атомном масштабе.
