Изготовление образцов для испытаний

ВЫРУБНЫЕ ПРЕССА

ФРЕЗЕРНЫЕ СТАНКИ

СТАНКИ ДЛЯ НАДРЕЗА ОБРАЗЦОВ ПО ШАРПИ И ИЗОДУ

СТАНОК ДЛЯ НАНЕСЕНИЯ НАДРЕЗА НА ОБРАЗЦЫ ДЛЯ ИСПЫТАНИЙ НА РАСТРЕСКИВАНИЕ



ВЫРУБКА ОБРАЗЦОВ ИЗ ЛИСТА. ВЫРУБНЫЕ ПРЕССА

Эти пресса предназначены для изготовления образцов вырубкой с использованием вырубных ножей (матриц), разных размеров и форм. Образцы могут вырубаться из резины, эластомеров, пластиков, кожи, бумаги, плёнок и т.д.
Стандарты:
Устройство позволяет изготавливать образцы согласно стандартам ISO, ASTM, DIN, ГОСТ и т.д.


матрица с выталкивателем

HOLLOW DIE FOR HOLLOW DIE PUNCH

Вырубные ножи используются в прессах с ручным и пневматическим приводом.
Ножи изготавливаются согласно международным стандартам ISO, ASTM, ГОСТ и др.
Матрица для вырубки образцов в соответствии с ASTM D638M Type M-II, ASTM D412 рис. 2 тип С, ГОСТ 11262-80 черт.1 , тип 1, ГОСТ 270 тип 1 с выталкивателем.
Размер образца, лопатка (115x25x6)мм.
Код 8010.020
Матрица для вырубки образцов в соответствии с ГОСТ 270 тип 2 с выталкивателем.
Размер образца, лопатка (110x25x3)мм.
Код 8733.020
Доступны для заказа матрицы согласно других стандартов

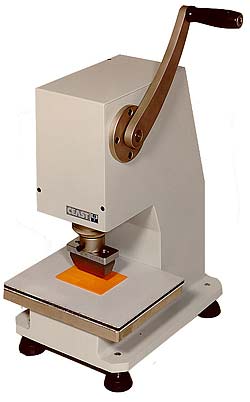

Ручной вырубной пресс

MANUAL HOLLOW DIE PUNCH


Вырубной пресс с ручным приводом.
Образцы вырубаются вручную из пленки или листов полимерных материалов(не хрупких) при помощи вырубных ножей согласно стандартам ISO, ASTM, ГОСТ и др.
Привод - ручной
Максимальный размер ножа 200х50 мм
Крепление ножа - болтом
Рабочий стол 250х200 мм
Расстояние между столом и давящим штоком – 70 мм
Движение ножа – 18 мм
Вес 50 кг.
Код 6051.000


Вырубной пресс с пневматическим приводом

AUTOMATIC HOLLOW DIE PUNCH


Вырубной пресс с пневматическим приводом.
Образцы вырубаются из пленки или листов полимерных материалов(не хрупких) при помощи вырубных ножей согласно стандартам ISO, ASTM, ГОСТ и др.
Привод – пневматический
. Усилие на ноже – 40 кН
Максимальный размер ножа 250х50 мм
Крепление ножа - болтом
Рабочий стол 330х250 мм
Расстояние между столом и давящим штоком – 70 мм
Движение ножа – 18 мм
Давление воздуха 6 бар
Вес 110 кг.
Код 6054.000



НАДРЕЗ ПО ШАРПИ И ИЗОДУ

Ручной (Manual Notchvis)

MANUAL NOTCHVIS


Станок для надреза с ручным приводом разработан для быстрого и точного нанесения надреза разных форм и размеров на одном или более образцах (до 5) для испытаний на ударную вязкость.
В ручном станке для надреза используется ножи согласно национальным и международным стандартам.
Скорость движения ножа до 0,3 м/сек
Подача образца – шаг 0,05 мм или 0,005 мм с цифровым микрометром
Число образцов – один или более с общей толщиной до 15 мм
Ширина образца до 13 мм
Вес 15 кг
Код 6816.000 в комплекте с микрометрической головкой
Код 6955.000 в комплекте с цифровым дисплеем


Моторизованный (Motorized Notchvis)

MOTORIZED NOTCHVIS


Станок для надреза с механическим приводом. Регулируемое изменение скорости, согласно международным стандартам, позволяет делать надрез на образцах с различными характеристиками.
В станке для надреза используется ножи с профилями согласно национальным и международным стандартам.
Скорость движения ножа регулируемая 0,3 – 0,7 м/сек
Подача образца – шаг 0,05 мм или 0,005 мм с цифровым микрометром
Число образцов – один или более с общей толщиной до 25 мм
Ширина образца до 13 мм
Вес 43 кг
Код 6951.000
Станок с приспособлением подготовки образцов для LEFM испытаний. Код 6951.010.


Станок для надреза
Станок для надреза. Плата крепления

Плата крепления образцов для надреза

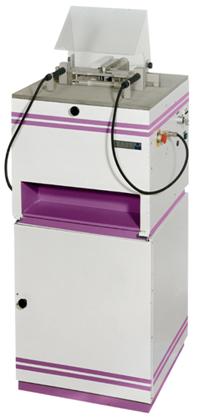

AUTOMATIC NOTCHVIS PLUS


Станок для надреза, управляемый микропроцессором, разработан для быстрого автоматического надреза образцов, используемых для испытаний на ударную вязкость. Станок для надреза способен надрезать в каждом цикле до 50 образцов (толщиной 3,17 мм), используя взаимозаменяемые ножи. Можно регулировать скорость движения ножа и подачу движения. Образцы охлаждаются воздухом для предотвращения их нагревания.
Дополнительно в станке для надреза (Automatic Notchvis Plus) концы образцов могут быть обрезаны до нужного размера для испытаний по HDT и на ударную вязкость, согласно ISO 3167.
Управление – микропроцессором.
Задание параметров – программно
Скорость движения ножа регулируемая 1 – 21 м/мин
Привод – пневматический
Охлаждение места реза - воздухом
Подача образца – шаг от 0,01 до 0,25 мм
Число образцов – один или более.
Ширина образца до 15 мм. Длина до 210 мм.
Вес 165 кг
Код 6867.000


Ножи для надреза

Профиль ножа

Ножи для надреза

Взаимозаменяемые ножи

Ножи для надреза по Шарпи и Изоду


Нож для надреза. П-образный (Шарпи)
Надрез =2,0+/-0,2 мм
DIN 53453 фиг. 1
ГОСТ 4647, надрез А
Кобальтовая сталь
Код 6530.041

Нож для надреза. V-образный, 450 +/- 10 (Шарпи, Изод)
Радиус закругления =0,25±0,05 мм
ISO 180 фиг. 3 тип А
ISO 179 фиг 4 тип А
ASTM D 256 фиг 4 – фиг 7
ГОСТ 4647, надрез В
Кобальтовая сталь
Код 6530.042

Доступны для заказа ножи согласно другим стандартам


Копировальный фрезерный станок

CONTOUR CUT AND MASTER TEMPLATES FOR CONTROL CUT


Станок для фрезерования образцов по контуру из полимерных твердых материалов, со встроенной системой отсоса стружки и специальными зажимами шаблонов.
ГОСТ 26277-84
Скорость вращения фрезы до 20000 об/мин.
Скорость резания для фрезы с Д 12,7 мм – 13,3 м/сек,
для фрезы с Д 6,35 – 6,65 м/сек.
Фрезы с 4 и 8 зубьями.
Рабочая зона 500х240 мм.
Максимальная толщина образца 19 мм.
Вес 120 кг
Код 6490.000


Фрезерный станок  для подготовки образцов

MINICUTVIS- AUTOMATIC MILLING MACHINE


Фрезерный станок для подготовки образцов любых форм из твердых полимерных материалов с управлением от компьютера.
Обеспечивает фрезерование по 3-м осям.
Программное обеспечение поставляется с оборудованием.
Различные формы образцов можно запоминать в памяти компьютера.
Рабочая зона 300х210х160 мм
Разрешение по оси 3 мкм
Скорость траверсы до 100 мм/сек.
Скорость вращения фрезы 8000 – 24000 об/мин
Вес 81 кг.
Код 6877.000


Устройство для образования  трещины

RAZOR NOTCH


Устройство для образования трещины в образце, используя специальное лезвие.
Глубина надреза измеряется микрометром.
Этот инструмент способен подготовить образцы для LEFM испытаний.
Код 6545.210
