МАЯТНИКОВЫЙ КОПЁР RESIL IMPACTOR



МАЯТНИКОВЫЙ КОПЁР RESIL IMPACTOR

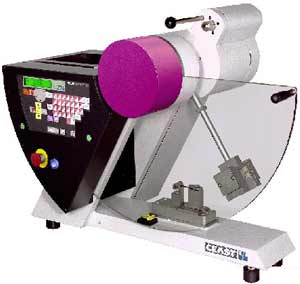

Прибор RESILL IMPACTOR, копер фирмы ЧЕАСТ, сконструирован для тестирования образцов с энергией разрушения от 1 до 50 Дж, в соответствии с международными стандартами.
Прибор имеет встроенную функцию собственной калибровки, автоматическую коррекцию на воздушное сопротивление молотка и трение оси.
Поглощенная энергия рассчитывается по углу отклонения молотка.
Угол измеряется цифровым энкодером, смонтированным на оси молотка.
Мягкая клавиатура микропроцессора позволяет выбрать энергию молотка, проверку калибровки, единицы измерения, язык, рассчитать ударную вязкость, задать стартовый угол.
Программное обеспечение позволяет собирать, обрабатывать и хранить данные.
Прибор имеет RS 232 порт, параллельный порт и USB.
Параметры и измеренные данные можно прямо распечатать на принтере или передать на компьютер.
Прибор соответствует ГОСТ 10708.

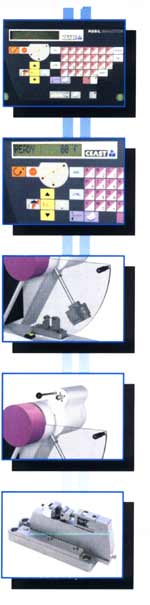

Панель управления
  1. Контрольная панель с клавиатурой для ввода 16 параметров: энергия, скорость, угол, размеры образца, тип надреза, имя оператора, время и комментарии. Имеется уровень для установки вертикальности прибора.
  2. Жидкокристаллический дисплей отображает все данные: параметры испытания, угол падения, абсорбированную энергию и величину ударной вязкости в заданных единицах.
    Контроль функций включает: систему калибровки, коррекцию на сопротивление воздуха и трение в узле, устройство остановки молотка и его возврат в исходное положение, крепление образца, выбор языка.
  3. Набор молотков на разные энергии, как обычные, так и с датчиками. Молотки позволяют проводить испытания по Шарпи, Изоду и испытания волокон и труб.
  4. Набор тисков для испытаний по Изоду, Шарпи и волокон. Тиски различаются в зависимости от скорости и типа испытаний. Для испытаний волокон имеются тиски с датчиком.
  5. Прибор может быть снабжен параллельным и RS232 интерфейсами для подключения ПК. Управление прибора, сбор данных и их обработка ведется с помощью программы WinPEN. К прибору может подключаться микрометр для измерения точности надреза, и эти данные будут переданы в ПК.
  6. Имеются дополнительные устройства: для установки угла молотка, для проведения испытаний при низких температурах, тиски с регулируемой силой зажима образца


RESIL IMPACTOR Компоненты для RESIL IMPACTOR
Коды 6956.000-6957.000-6958.000-6959.0006960.000
Испытания по ИЗОДУ
Схема испытания по ИЗОДУ
Стандарт Образец
шир.× высота,
мм
Скорость,
м/сек
Тиски Держатели Молотки Молотки с датчиком Устройство установки угла Энергия,
Дж
ISO 180


ASTM D 256
ASTM D 5941
12,7×12,7 3,46 6845.099 6545.124 6545.919
6545.024
6545.025
6545.951
6545.951
6545.951
6545.951
6548.925
6547.935
6547.936
6547.902
6547.902
6547.902
6547.902
6957.075
для
6957.000
6958.000
6959.000
1
2,75
5,5
11
15
22
25
50
12,7×6,35 3,46 6845.099 6545.050
12,7×3,17 3,46 6845.099 Включено в тиски
ISO 180 10×4 3,46 6845.099 Включено в тиски


RESIL IMPACTOR Компоненты для RESIL IMPACTOR
Коды 6956.000-6957.000-6958.000-6959.0006960.000
Испытания по ШАРПИ
Испытания по ШАРПИ
Стандарт Образец
шир.× высота,
мм
Скорость,
м/сек
Расстояние между опорами,
мм
Тиски Держатели Молотки Молотки с датчиком Устройство установки угла Энергия,
Дж
DIN 53453
ГОСТ4647
Тип 3
6х4 2,9 40 6545.010 6545.055 6545.916
6545.011
6545.012
6545.012
+
6545.811
6547.923
6547.924
6547.924
+
6545.811
6957.075
для
6957.000
6958.000
6959.000
1
2
4
5
ISO 179
ГОСТ4647
Тип 2
4×10 2,9 62 6845.010 6545.251
10×4 2,9 40-62-70 6845.010 6545.259
DIN 53453
ГОСТ4647
Тип 1
10×15 2,9 40-70 6845.010 6545.056
10×15 2,9 100 6845.010 6545.057
15×10 2,9 40-70 6845.010 6545.068
15×10 2,9 100 6845.010 6545.070
ASTM D 6110 12,7×3,17 3,46 95,3 6844.006 Включено в тиски 6545.918
6545.935
6545.936
6545.937
6545.938
6548.930
6547.950
6547.951
6547.952
6547.908
6547.954
1
2,75
5,5
11
22-25
50
12,7×6,35 3,46 95,3 6844.006 Включено в тиски
12,7×12,7 3,46 95,3 6844.006 Включено в тиски
DIN 53453 4х6 3,7 22-30-40 6545.010 6545.055 6545.014
6545.015
6545.015
6548.195
6547.917
6547.901
6547.901
6545.906
7,5
15
25
50
ISO 179 10×4 3,7 22-30-62 6545.013 6545.073
4×10 3,7 22-30-62 6545.013 6545.111
DIN53453 10×15 3,7 40-70 6545.013 6545.059
15×10 3,7 40-70 6545.013 6545.074
