ИЗМЕЛЬЧИТЕЛЬНЫЕ МАШИНЫ
с фиксированной или прижимной крышкой с опрокидывающимся баком

Миксер BATTMIX представляет собой один из последних результатов процесса поиска новых решений предприятия Battaggion, направленного на создание новых машин, отвечающих постоянно увеличивающимся требованиям технологии получения смеси. Модель BATTMIX IPMR с опрокидывающимся баком, а также и модель IPMC с разгрузочным шнеком, могут быть широко использованы в процессе получения компаундов всех типов резины, пластмасс, композитных материалов и керамики.
Основными характеристиками миксера BATTMIX с опрокидывающимся баком являются:
- группа двигатель/редуктор, спроектированная для создания возможности получения смесей, в том числе и из очень твердых материалов;
- система смешивания, состоящая из бака и рабочих органов, выполненных из специальных материалов и отполированных до той зернистости, которая требуется для выполняемого процесса;
- рабочие измельчительные органы обычно облицованы, как по бортам, так и по всей рабочей поверхности, стеллитом с целью увеличения их износостойкости;
- прижимная крышка с пневматическим цилиндром и система контроля герметизации для обеспечения равномерного давления на смешиваемый материал;
- устройство опрокидывания бака, вплоть до 140°, для получения возможности автоматической разгрузки компаундного материала.
Миксер BATTMIX может поставлятся как в исполнении для работы в ручном режиме, так и в исполнении, отвечающем наиболее современной технологии, для работы в полностью автоматическом режиме, когда необходимо обеспечить связь между системой смешивания и оборудованием в начале и в конце линии, питающими линиями, оборудованием для очистки от пыли, для разгрузки-экструзии.

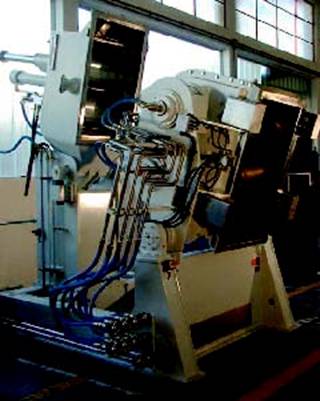

Машина с опрокидывающимся баком в положении выгрузки материала и с полностью открытой крышкой. Крышка снабжена всеми патрубками, необходимыми для загрузки материалов для перемешивания, одной фронтальной дверцей для контроля внутренней части бака, а также оснащена приборами, необходимым для осуществления процесса, такими как инфракрасный пирометр для считывания температуры материала в процессе перемешивания партии. Все параметры и последовательности функционирования машины в течение перемешивания контролируются с помощью PLC, который позволяет также осуществлять использование рецептов различных веществ.
- Общая емкость бака 1750 литров
- Полезная емкость до 960 литров
- Общая установленная мощность 400 кВатт (200 кВатт для каждого рабочего органа)
- Система управления рабочими органами с помощью гидравлических двигателей с высоким моментом
- Максимальный момент 105.000 Нм при давлении масла 350 Бар
- Скорость рабочих органов 28 оборотов/мин.

Измельчительная машина с опрокидывающимся баком и верхней крышкой, имеющей гидравлическое вертикальное перемещение.
- Общая емкость бака 600 литров
- Полезная производительность 200 кг для партии (в случае производства пигментов)
- Независимая система управления двумя рабочими органами с помощью двух гидравлических двигателей, смонтированных напрямую на валах рабочих органов
- Гидравлические насосы управления двигателями, имеющие общую установленную мощность 160 кВатт
- Максимальный момент 19.100 Нм при 300 Бар давления в масле при скорости вращения рабочих органов 48,5 об/мин.
- Независимое движение и управление крышкой относительно бака благодаря гидравлической системе.

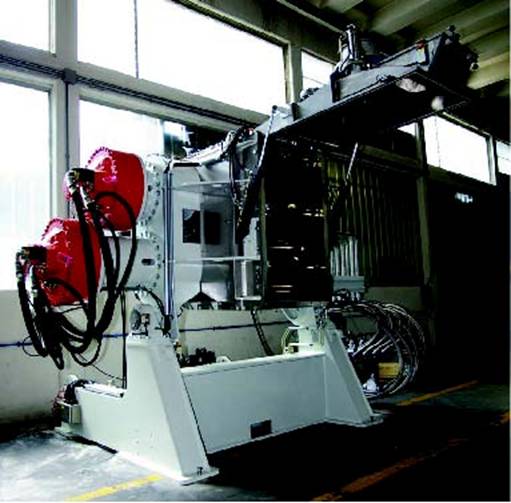

Измельчительная машина, имеющая в положении разгрузки крышку, напрямую смонтированную на основной структуре машины, для обработки кремнийорганических полимеров.
- Объем бака 500 литров
- Система управления независимых рабочих органов с помощью двух гидравлических двигателей, контролируемых насосами с общей мощностью160 кВатт.
- Крышка бака полностью обеспечена всеми патрубками, необходимыми для загрузки материала
- Прижимная рамка с гидравлическим управлением
- Опрокидывание бака на третью ось вращения таким образом, чтобы поддерживать неизменным, на сколько это возможно, расстояние между баком и точкой выгрузки материала после перемешивания.
- Все трубопроводы для нагрева и охлаждения машины смонтированы напрямую на машине, на одной стороне для того, чтобы упростить подсоединение к различным линиям на предприятии клиента.

IPMR 250 AP/T - HD - BATTMIX 250/110 литров общего/полезного объема. Прямое гидравлическое моторизирующее устройство с (110 + 110) кВатт мощности электрических двигателей и с полностью автоматическим функционированием – внешняя герметичная крышка для загрузки твердых материалов, пылеобразных веществ и жидких добавок.


Модель BATTMIX IPMR с опрокидывающимся баком, а также и модель IPMC с разгрузочным шнеком, могут быть широко использованы в процессе получения компаундов всех типов резины, пластмасс, композитных материалов и керамики.

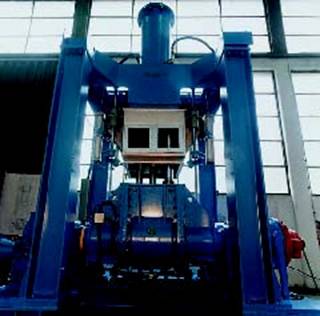

Измельчающая машина с прижимной крышкой и с опрокидывающимся баком, с независимым управлением рабочих органов благодаря 2 гидравлическим двигателям с низкой скоростью и с мощностью 80 кВатт каждый, контролируемым гидравлическими насосами, приводимыми в действие электрическими двигателями. Бак, боковины и крышка имеют рубашку; измельчающие рабочие органы со специальным четырехcекционным профилем и с внутренней циркуляцией жидкостей для теплового кондиционирования. Прижимная крышка с пирамидальным профилем и с системой внутренней продувки для оптимизации очистки от пыли.

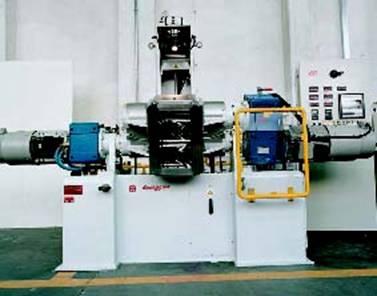

Измельчительная машина с опрокидывающимся баком и верхней крышкой, имеющей гидравлическое вертикальное перемещение.
- Общая емкость бака 70 литров
- Независимая система управления двумя рабочими органами с помощью двух электрических двигателей и двух редукторов
- Специфическая зеркальная полировка всех частей, находящихся в контакте с материалом
- Части, контактирующие с материалом, выполнены из нержавеющей стали AISI 316L
- Рубашки теплового кондиционирования на баке сконструированы на основе нормы PED для внутренней циркуляции пара
- Рабочие органы смешивания предрасположены для внутренней циркуляции пара для лучшего контроля температуры материала в процессе смешивания.

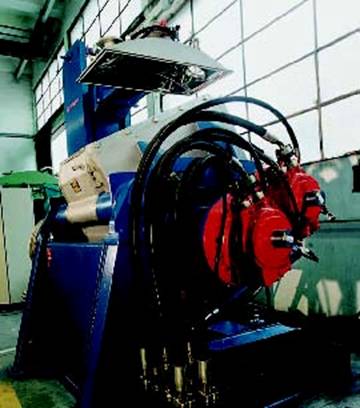

Измельчающая машина с прижимной крышкой и с опрокидывающимся на третью ось баком, с общим объемом 500 литров, с независимым управлением рабочих органов благодаря 2 гидравлическим двигателям с низкой скоростью и с мощностью 90 кВатт каждый. Бак, боковины и крышка выполнены из нержавеющей стали AISI 316 L и имеют рубашку; измельчающие рабочие органы с двухcекционным профилем и с внутренней циркуляцией жидкостей для теплового кондиционирования.

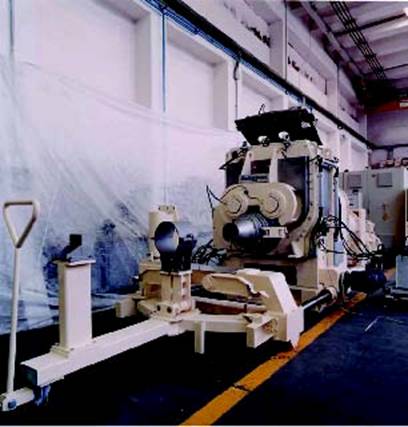

Измельчающая машина с прижимной крышкой и разгрузочным червяком, имеющая общий объем 500 литров.
Независимая система управления благодаря гидравлическим двигателям с низкой скоростью с мощностью 160 кВатт каждый для рабочих органов и с мощностью 75 кВатт для шнека.
Бак, боковины и крышка имеют рубашку; рабочие органы и шнек с возможностью внутренней циркуляции жидкостей для теплового кондиционирования выполнены из нержавеющей стали AISI 316 L с рабочими профилями повышенной твердости. Измельчающие рабочие органы взаимозаменяемы с рабочими органами типа “sigma”. Каретка, установленная на борту машины и управляемая гидравлическим способом, позволяет открытие и опрокидывание одной из двух боковин бака. Вторая подвижная каретка используется для извлечения шнека из бака.

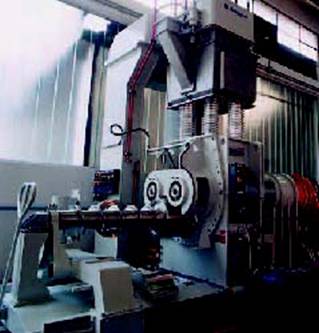

Специальная машина для выполнения работ с использованием измельчающих рабочих органов, с фиксированной крышкой, напрямую шарнирно установленной на верхней части бака, и с разгрузочным шнеком, используемая для производства клеящих веществ с высокой вязкостью на основе бутила.
- 315 литров полезного объема в соответствии с верхней отметкой на рабочих органах
- Измельчающие рабочие органы с двумя лопастями
- Система разгрузки материала благодаря шнеку
- Возможность открытия свободной боковины бака благодаря каретке, включенной в основание машины, которая используется также для удаления шнека из внутренней части бака
- Рубашки на баке и на обеих боковинах для нагрева благодаря циркуляции воды под высоким давлением
- Единый приводной двигатель для обоих рабочих органов с мощностью 110 кВатт (диапазон скорости рабочих органов от 10 до 65 оборотов/мин и от 7 до 45 оборотов/мин.)
- Приводной двигатель разгрузочного шнека с мощностью 37 кВатт (диапазон скорости от 15 до 45 оборотов/мин.).
